Original Article

Ecology and Resilient Infrastructure. December 2020. 227-237
https://doi.org/10.17820/eri.2020.7.4.227

ABSTRACT


MAIN

  • 1. 서 론

  • 2. 연구 방법

  •   2.1 연구대상지

  •   2.2 미기후 자료 측정 및 분석

  • 3. 연구결과 및 고찰

  •   3.1 미기후 요소

  •   3.2 인간 열환경지수

  •   3.3 기존 연구와의 비교

  • 4. 결 론

1. 서 론

전 지구적 기후변화는 인간의 정주공간에 많은 변화를 주며, 특히 2018년 전 세계 인구의 55%, 대한민국 인구의 81% (세계은행 자료, https://data.worldbank.org/ indicator/SP.URB.TOTL.in.zs)가 거주하는 도시지역은 도시화로 인해 더 심각한 기후변화 영향을 받고 있다 (Oke 1973, Arnfield 2003). 국제기후변화패널 (Intergovernmental Panel on Climate Change, IPCC) 보고서에서도 기후변화에 의해 폭염과 열대야는 더 강하고 길어질 것이라고 전망하고 있어, 도시의 열환경은 더 열악해 질 것으로 보인다 (11).

도시의 열환경에 대한 우려는 도시기후에 대한 연구와 그린인프라 (Green Infrastructure)로 불리는 공간자원의 기능과 활용에 대한 관심으로 이어졌다. 그린인프라는 도시의 생태적 기능 및 시민의 삶의 질 향상에 기여하는 자연공간 또는 자연에 가까운 공간의 네트워크로 (European Commission 2013), 도시지역 거주자에게 양질의 삶을 제공하는 핵심적인 요소이다 (Tzoulas et al. 2007, Mell 2008, Lafortezza et al. 2013). 도시의 그린인프라는 특히 온대와 지중해성 기후에서 야외환경에서의 인간 열쾌적성을 높일 수 있는 매우 유용한 도구로 알려져 있다 (Ottelé et al. 2011, Klimn et al. 2015). 또한 도시의 그린인프라가 도시의 열을 효과적으로 감소시키고 야외공간에서 열쾌적성을 증가시킨다는 연구 결과가 있으며 (Dimoudi and Nikolopoulou 2003, Bowler et al. 2010), 열환경 개선 및 향후 기후변화에 적응하고자 하는 도시계획에 그린인프라를 활용하는 사례가 늘고 있다 (Gill et al. 2007, Demuzere et al. 2014, Norton et al. 2015).

도시기후에 대한 연구는 1980년대부터 도시열섬 (urban heat island) 현상을 주제로 도시구조형태에 따른 열환경 분석 연구가 주로 선행되었다 (Park and Jung 1999, Song 2002, Han 2006, Cha et al. 2007, Jo and Ahn 2009, Yeo et al. 2009, Yi et al. 2011). 이후 도시열섬 현상 분석을 위해 국제적으로 통용하기 쉽게 도시기후지역 (Local climate zone, LCZ)라는 분류법이 개발되었는데 (Stewart and Oke 2012), 건축물 형태 (built type)에 따라 LCZ 1 - 10까지 10종, 토지피복 유형 (land cover type)에 따라 LCZ A-G까지 7종, 총 17종류의 LCZ 유형에, 지표면 속성 (land cover property)에 따라 4종류를 더 추가하여 분류하는 방법이다.

국내의 기후지역분류에 따른 도시기후 연구는 서울의 도시열섬현상을 기상청 자동기상관측자료와 그 관측소의 LCZ 유형에 따른 영향을 분석한 연구 (Hong et al. 2013)와 World Urban Database and Access Portal Tools (WUDAPT) protocol의 LCZ 분류 방법을 이용해 서울의 LCZ 유형을 분류한 연구 (Kim and Eum 2017)가 유일하다. LCZ 유형은 도시열섬 연구, 즉 도시지역 (urban area)과 농촌지역 (rural area)의 기온의 변화에 대한 분석을 위해 만들어진 것이지만, 도시에 거주하고 있는 사람들이 체감하는 열환경을 분석하기 위해서는 인간 에너지 균형 모델 (human energy balance model)을 토대로, 기온뿐만 아니라 인간의 열환경에 영향을 미치는 다른 기후 요소인 습도, 풍속, 태양 및 지구복사에너지를 포함한 연구들이 요구된다. 근래에 들어서 전 세계적으로 LCZ와 인간 열환경지수/열쾌적성 (human thermal sensation/comfort)을 접목하는 연구들이 진행되고 있으나 (Stewart et al. 2014, Villadiego and Velay-Dabat 2014, Milošević et al. 2016, Unger et al. 2018, Kwok et al. 2019, Lau et al. 2019, Lyu et al. 2019), 아직 국내에서는 Kong et al. (2018)의 9개의 LCZ 유형에서 여름철 주간의 인간 열환경을 분석한 연구가 유일하며, 야간 열환경에 대한 연구는 아직 진행되지 않았다.

이 연구는 수원시 호매실 택지개발지구 일대를 국내에서 이용되고 있는 토지피복 분류와 LCZ 유형을 접목하여, 여름철 밤 시간대의 미기후 자료 측정과 인간 열환경지수를 비교분석하고 그린인프라와 그레이인프라의 야간 열환경 특성을 확인해 보고자 하였다.

2. 연구 방법

2.1 연구대상지

경기도 수원시 권선구 금곡동에 위치한 호매실 택지개발지구와 입북동 농경지를 연구대상지 (N37°16′, E126°56′)로 선정하였다 (Fig. 1Fig. 1). 호매실 택지개발지구는 그린벨트 해제 후 2015년 공공주택단지 준공이 완료되어 최근 전형적인 택지지구 도시개발형태를 잘 보여주고 있는 지역이다. 동쪽에 인접한 입북동 농경지는 비행안전을 위한 개발제한 지역으로 향후 수원 군사공항의 변화에 따라 개발가능성이 매우 높은 지역이다. 연구대상지는 토지피복 대분류에 따라 시가화건조지역 (urban), 농업지역 (agriculture), 산림지역 (forest), 초지 (grass), 나지 (bare land), 수역 (watershed) 총 6지역으로 나누었으며, 그 중 그레이인프라는 시가화건조지역과 나지, 그린인프라는 농업지역, 산림지역, 초지와 수역으로 구분하였다.

/media/sites/kseie/2020-007-04/N0190070401/images/kseie_07_04_01_F1.jpg

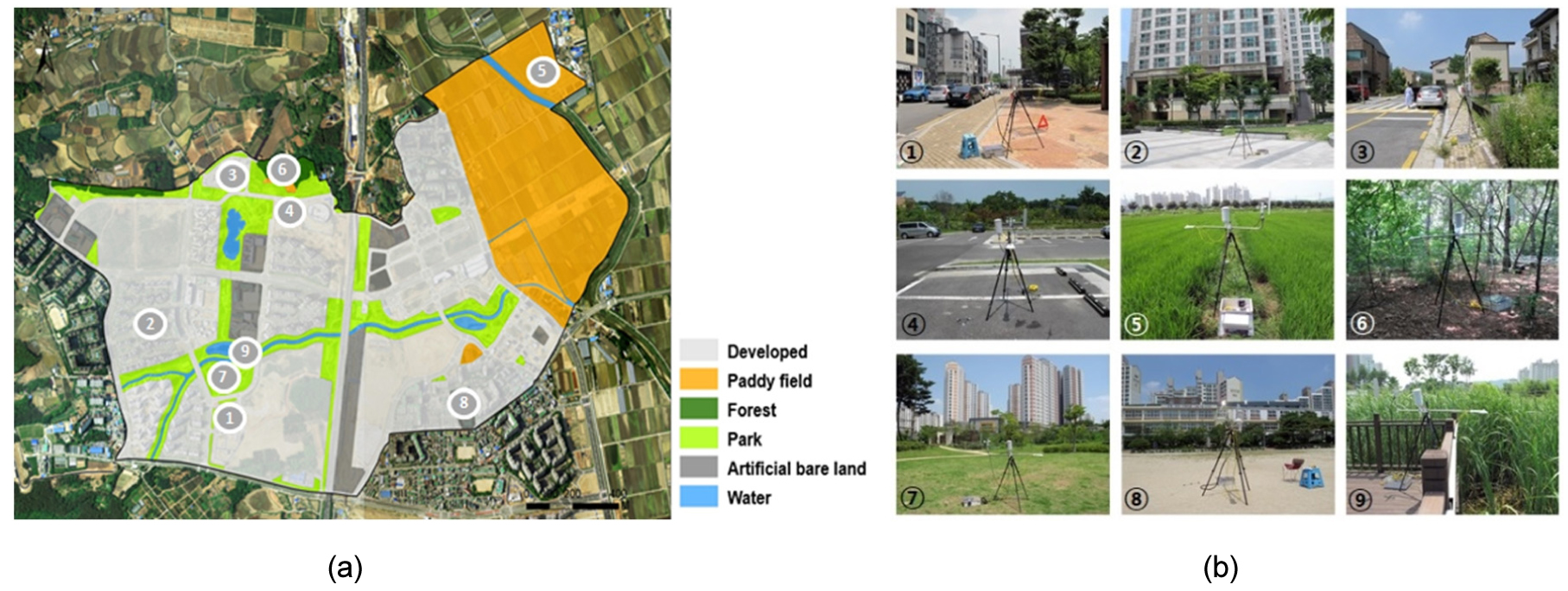

Fig. 1

Map showing the study area in the Homesil, Suwon, Korea. The circles indicate the study locations. (a) Homesil residential developing district (https://www.google.co.kr/maps) and (b) Photographs of the locations.

그레이인프라인 시가화건조지역에서는 LCZ에 따라 상업지역 (LCZ 2, compact mid-rise), 고층아파트지역 (LCZ 4, open high-rise), 주택지역 (LCZ 6, open low-rise), 교통지역으로 주차장 (LCZ E, bare rock or paved)을 선정하였다 (Table 1). 나지는 칠보초등학교 운동장 (LCZ F, bare soil or sand)으로 정하였다.

그린인프라인 농업지역은 논에 물을 댄 곳 (LCZ Dw, low plants on wet ground)과 물을 대지 않은 곳 (LCZ Dd, low plants on dry ground)을 선정하였으며, 산림지역은 LCZ 6 동쪽에 위치한 도시숲 (LCZ A, dense trees)으로 정하였다. 초지와 수역은 호매실 수변공원에 위치한 잔디밭 (LCZ D, low plants)과 수경공간 (LCZ GD, water with low plants)을 선정하였다.

Table 1.

Locations of microclimatic data measurements

Surface
types
Local Climate Zone (LCZ) Location Picture
number
Sky view
factor
Urban LCZ 2 (compact mid-rise) Commercial area 1 0.778
LCZ 4 (open high-rise) High APT area 2 0.538
LCZ 6 (open low-rise) Residential area 3 0.897
LCZ E (transportation) Parking lot 4 0.975
Agriculture LCZ Dd (low plants on dry ground)
& Dw (low plants on wet ground)
Paddy field 5 0.998
Forest LCZ A (dense trees) Mixed forest 6 0.266
Grass LCZ D (low plants) Lawn area in the waterside park in Homesil 7 0.917
Bare land LCZ F (bare soil or sand) Artificial bare land-playground in Chilbo
elementary school
8 0.930
Watershed LCZ GD (water with low plants) Pond in the waterside park in Homesil 9 0.972

2.2 미기후 자료 측정 및 분석

미기후 측정은 Table 2의 장비를 이용하여, 2018년 7월 19 - 21일 21:00 - 01:00 동안 이루어졌으며, 기온, 상대습도, 풍속 및 풍향, 태양 및 지구복사에너지를 신체의 평균 가슴높이인 1.2 m에서 측정하였다 (Table 2). 태양과 지구복사에너지는 5초 단위로, 기온, 상대습도, 풍속과 풍향은 1분 단위로 측정하였다.

Table 2.

Instruments for microclimatic data measurements

Instrument
Data Name Accuracy Resolution Manufacture
Radiation CNR4 Net
Radiometer
≤ 1% (-40 - 80°C) 0.1 Wm-2 Kipp & Zonen lnc
Air temp. and Relative
humidity
HMP155A ∙ Air temp.: ±0.3°C (-80 - 60°C)
∙ Relative humidity: 2% (0 - 90%)   3% (90 - 100%)
0.01°C
0.01%
Campbell
Scientific lnc
Wind speed and direction Met one 034B-L
Windset
∙ Wind speed: ±0.1 ms-1 (≤ 10.1 ms-1)   ±1.1% (≥ 10.1 ms-1)
∙ Wind direction: ± 4°
0.001 ms-1
Datalogger CR1000 ±0.06% (0 - 40°C)

장비운용의 제한으로 7월 19 - 20일 21:00 - 01:00 동안 LCZ D, LCZ F, LCZ Dd, LCZ GD, LCZ E, LCZ A, 총 6 지점에서 측정하였으며, 7월 20 - 21일 21:00 - 01:00 동안 LCZ D, LCZ 2・4・6, LCZ Dw, 총 5 지점에서 측정하였다 (Table 3). 자료를 통합하기 위해서 이틀 모두 측정한 LCZ D의 7월 19 - 20일 자료를 중심으로, 7월 20 - 21일 5 지점에서 측정된 미기후 자료를 비례식을 이용하여 보정하였다.

Table 3.

Mean and standard deviation of the locations. Ta, RH, u, Tmrt and PET mean air temperature, relative humidity, wind speed, mean radiant temperature and physiological equivalent temperature, respectively

Nighttime Mean±Standard deviation
Day Location Ta (°C) RH (%) u (ms-1) Tmrt (°C) PET (°C)
July 19 - 20
(21:00 - 1:00)
LCZ D (park) 24.8 ± 0.5 83.0 ± 2.6 0.5 ± 0.4 19.9 ± 0.4 22.4 ± 0.5
LCZ Dd (dry paddy field) 23.9 ± 0.7 90.1 ± 4.1 0.8 ± 0.4 11.1 ± 0.5 17.9 ± 0.6
LCZ F (bare land) 26.3 ± 0.5 75.7 ± 2.9 0.6 ± 0.2 20.8 ± 0.4 23.4 ± 0.3
LCZ GD (pond) 24.3 ± 0.4 85.6 ± 2.3 0.2 ± 0.2 17.5 ± 0.2 21.6 ± 0.3
LCZ A (forest) 24.2 ± 0.5 86.0 ± 2.3 0.0 ± 0.1 24.2 ± 0.5 25.5 ± 0.4
LCZ E (parking lot) 25.5 ± 0.9 77.6 ± 4.1 0.7 ± 0.4 22.9 ± 0.8 23.6 ± 0.6
July 20 - 21
(21:00 - 1:00)
LCZ D (park) 25.2 ± 1.3 80.0 ± 7.4 0.6 ± 0.6 20.5 ± 0.8 23.0 ± 0.4
LCZ Dw (wet paddy field) 24.4 ± 0.7 87.6 ± 6.5 0.7 ± 0.3 19.7 ± 0.5 21.4 ± 0.4
LCZ 6 (residential area) 26.0 ± 1.2 77.5 ± 8.3 0.5 ± 0.4 23.2 ± 1.0 24.4 ± 0.6
LCZ 2 (commercial area) 26.3 ± 1.4 75.1 ± 7.9 0.7 ± 0.3 22.4 ± 0.9 24.1 ± 0.8
LCZ 4 (high APT area) 26.1 ± 0.6 75.8 ± 5.3 0.4 ± 0.4 23.6 ± 0.9 25.1 ± 0.8

태양 및 지구복사에너지가 인체에 흡수되는 양을 나타내는 평균복사온도 (mean radiant temperature)는 Eq. 1을 이용하여 계산하였다.

(Eq. 1)
Tmrt=fpKb(1-α)+(Kd+Kr)(1-α)+εLεσ0.25-273.15()

(Eq. 1 from Park 2011)

여기서, fp는 태양직사광선이 도달하는 인체의 표면적 (projected area factor)을 뜻하며, KbKdKr은 각각 태양의 직사광선 분사광선 반사광선이다. L은 지구복사에너지의 양, α는 인체의 태양복사에너지 반사율 (albedo), ε는 인체에서의 지구복사에너지 방사율 (emissivity), σ는 Stefan-Boltzman 상수 (5.67・10-8 Wm-2 K-4) 이다 (Kong et al. 2018).

인간 열환경지수 (human thermal sensation)는 실측된 기온, 상대습도, 풍속, 평균복사온도 자료를 RayMan Pro. Ver. 2.2 (Matzarakis et al. 2010, http://www. urbanclimate.net/rayman)에 텍스트 파일 (.txt)로 입력하여, 전 세계적으로 옥외공간 열환경 분석에 가장 많이 사용되고 있는 physiological equivalent temperature (PET; Höppe 1999)를 이용해 각 지점들을 비교 분석하였다 (Table 4). PET는 키 180 cm, 몸무게 75 kg의 35세 남성이 0.9 clo의 의복 (긴 바지에 긴 셔츠)을 입고 80 W의 가벼운 신체활동을 할 때 느끼게 되는 열환경지수를 기준으로 한다.

미기후 요소와 인간 열환경지수의 유의성 검정을 위해 SPSS Version 20의 One-way ANOVA를 이용해 Post Hoc 다중비교 방법 중 Duncan 분석을 실시하였다.

Table 4.

The levels of physiological equivalent temperature (PET) (Matzarakis et al. 1999)

Thermal perception PET (℃) Grade of physiological stress
Very cold < 4 Extreme cold stress
Cold 4 - 8 Strong cold stress
Cool 8 - 13 Moderate cold stress
Slightly cool 13 - 18 Slight cold stress
Neutral 18 - 23 No thermal stress
Slightly warm 23 - 29 Slight heat stress
Warm 29 - 35 Moderate heat stress
Hot 35 - 41 Strong heat stress
Very hot > 41 Extreme heat stress

3. 연구결과 및 고찰

3.1 미기후 요소

야간 (21:00 - 1:00)의 그린인프라 지역 LCZ D, LCZ Dd, LCZ Dw, LCZ GD, LCZ A 지점의 기온 (air temperature, Ta)은 그레이인프라 지역LCZ 2, LCZ 4, LCZ 6, LCZ E, LCZ F에 비해 평균 1.6°C 낮은 값을 보였다 (Fig. 2a and Table 5). 물을 대지 않은 논 (LCZ Dd)과 물을 댄 논 (LCZ Dw)에서 평균 23.9°C로 조사지점 중 가장 낮은 기온을 보였으며, 칠보초등학교 운동장 (LCZ F)은 평균 26.3°C로 가장 높은 기온을 나타냈다. 보통 인공구조물이 많은 상업지역 (LCZ 2)이나 고층아파트 (LCZ 4)에서 야간 도시열섬현상 (urban heat island)으로 높은 기온을 나타내는 것으로 알려져 있지만, 이 연구에서는 칠보초등학교 지점 (LCZ F)이 다른 조사지점과 떨어져있으며 주변이 아파트와 빌라로 둘러싸여, 다른 그레이인프라 지역보다 평균 0.5 - 0.8°C 높은 기온을 보이는 것으로 판단된다. 통계학적으로는 가장 낮은 기온을 보인 두 논 (LCZ Dd, LCZ Dw)과 산림 (LCZ A), 수경공간 (LCZ GD) 사이에는 유의성이 없었으며, 가장 높은 기온을 보인 칠보초등학교 운동장 (LCZ F)과 상업지역 (LCZ 2) 사이에도 유의성이 없었다 (Table 5). 특히, 그레이인프라 지역 중 시가화건조지역인 주택지역 (LCZ 6), 주차장 (LCZ E), 고층아파트 (LCZ 4), 상업지역 (LCZ 2) 사이에는 유의성이 없는 것으로 나타나, 기온은 시가화건조지역에서 LCZ에 상관없이 유사한 값을 보이는 것으로 나타났다.

상대습도 (relative humidity, RH)에서는 그린인프라 지역이 그레이인프라 지역보다 평균 9.0% 높게 나타났으며, 칠보초등학교 운동장 (LCZ F)이 평균 75.7%로 조사지점 중 가장 낮았으며, 물을 댄 논 (LCZ Dw)이 90.7%로 가장 높은 값을 보였다(Fig. 2 (b) and Table 5). 이 결과는 상대습도는 기온과 연동되어 상반된 결과를 보여주는 것이다. 통계학적으로는 가장 낮은 상대습도를 보인 칠보초등학교 운동장 (LCZ F)과 주차장 (LCZ E), 상업지역 (LCZ 2)은 유의성이 없었으며, 상대습도가 가장 높았던 물을 댄 논 (LCZ Dw)과 물을 대지 않은 논 (LCZ Dd)도 유의성이 없었다. 또한 기온과 동일하게 그레이인프라 지역 중 시가화건조지역인 주택지역 (LCZ 6), 주차장 (LCZ E), 고층아파트 (LCZ 4), 상업지역 (LCZ 2) 사이에도 유의성이 없는 것으로 나타났다. 기온과 동일하게 상대습도에서도 시가화건조지역에서 LCZ에 따라 별 차이가 없는 것으로 나타났다.

야간의 풍속 (wind speed, u) 결과는 그린인프라 지역 평균 0.4 ms-1, 그레이인프라 지역들이 평균 0.6 ms-1으로 나타나, 예상했던 그레이인프라 지역에서 인공구조물에 의한 풍속저감현상을 확인할 수 없었다(Fig. 2c and Table 5). 그러나 그린인프라 지역 중 평균 풍속 0.2 ms-1, 0.0 ms-1 였던 수경공간 (LCZ GD)과 산림 (LCZ A)을 제외한 나머지 3개의 지점의 평균 풍속은 0.7 ms-1로 그레이인프라 지역들의 평균보다 조금 높았다. 각각 평균 풍속 0.8 ms-1, 0.7 ms-1인 논 지점 (LCZ Dd, LCZ Dw)과 평균 풍속 0.7 ms-1인 칠보초등학교 운동장 (LCZ F)과 상업지역 (LCZ 2)이 유사한 풍속을 나타냈다. 이는 상업지역의 서북서 방향인 지역풍 풍향과 상업지역 내 도로 방향이 유사하여 상업지구 평균 4층 높이의 건물에 의한 풍속저감 현상이 적게 발생한 것으로 판단된다. 통계학적으로는 풍속이 가장 낮았던 산림 (LCZ A)과 수경공간 (LCZ GD)은 서로 유의성이 없었으며, 두 지점과 고층 아파트 (LCZ 4)를 제외한 나머지 지점들은 유의성이 없는 것으로 나타났다.

야간의 평균복사온도 (mean radiant temperature, Tmrt)는 태양복사에너지 (solar or shortwave radiation)가 가장 큰 영향을 미치는 주간과는 다르게 지구복사에너지 (terrestrial or longwave radiation)에 의해 결정된다. 평균 18.4°C를 보인 그린인프라 지역에 비해 그레이인프라 지역은 3.8°C 더 높은 평균 22.2°C를 나타내었다(Fig. 2d and Table 5). 가장 낮은 평균복사온도를 보인 지점은 물을 대지 않은 논 (LCZ Dd)으로 평균 11.1°C로, 인접한 물을 댄 논 (LCZ Dw)의 평균 19.1°C에 비해 8.0°C 낮았으며, 유사한 수경공간 (LCZ GD)의 평균 17.5°C에 비해서도 6.4°C 낮았고, 잔디밭 (LCZ D)의 평균 19.9°C에 비해서도 8.8°C 낮았다. 이는 유사한 지역이더라도, 여름철 밤 시간대에는 물이나 잔디에 비해 나지의 표면온도가 더 빨리 낮아져 적은 지구복사에너지를 방출하기 때문이라고 할 수 있다. 그레이인프라 지역에서는 나지인 칠보초등학교 운동장 (LCZ F)의 평균복사온도가 평균 20.8°C로 나타나, 다른 그레이인프라 지역에 비해 1.0 - 2.2°C 낮은 결과를 보였다. 그레이인프라 지역 중에서 고층아파트 (LCZ 4)와 주차장 (LCZ E)에서 각각 평균 23.0°C, 22.9°C를 보여 가장 높은 평균복사온도를 나타냈다. 그러나 조사 지점 중 가장 높은 평균복사온도를 보인 지점은 산림 (LCZ A)으로 평균 24.2°C 였다. 산림지역은 주간에 가장 낮은 평균복사온도를 나타내는데 이것은 도시의 다른 지역에 비해 교목 수관 (canopy)에 의해 태양복사에너지 차감율이 높기 때문이다 (Kong et al. 2018). 야간에는 태양복사에너지가 없으므로 지구복사에너지가 평균복사온도의 주 결정인자가 되며, 하늘시계지수 (sky view factor, SVF)가 높을수록 지구복사에너지는 외부로 많이 방출될 수 있다. 산림 (LCZ A)의 SVF는 0.226 (26.6%)으로 개방된 논 (SVF 0.998, 99.8%)에 비해 교목 수관에 의해 닫힌 공간이므로 야간에는 다른 지점에 비해 높은 지구복사에너지가 축적되어 평균복사온도를 높이는 결과를 나타낸다 (Table 1). 산림 (LCZ A)을 제외한 그린인프라 지역의 평균복사온도 (평균 16.7°C)는 그레이인프라 지역 (평균 22.2°C)과 5.5°C의 평균 차이를 보였다. 통계학적으로 주택지역 (LCZ 6), 주차장 (LCZ E), 고층아파트 (LCZ 4)는 서로 유의성이 없었으나, 나머지 지점들은 서로 유의성이 있는 것으로 나타나, 지점별로 다양한 복사열 환경을 가지는 것으로 보인다.

/media/sites/kseie/2020-007-04/N0190070401/images/kseie_07_04_01_F2.jpg

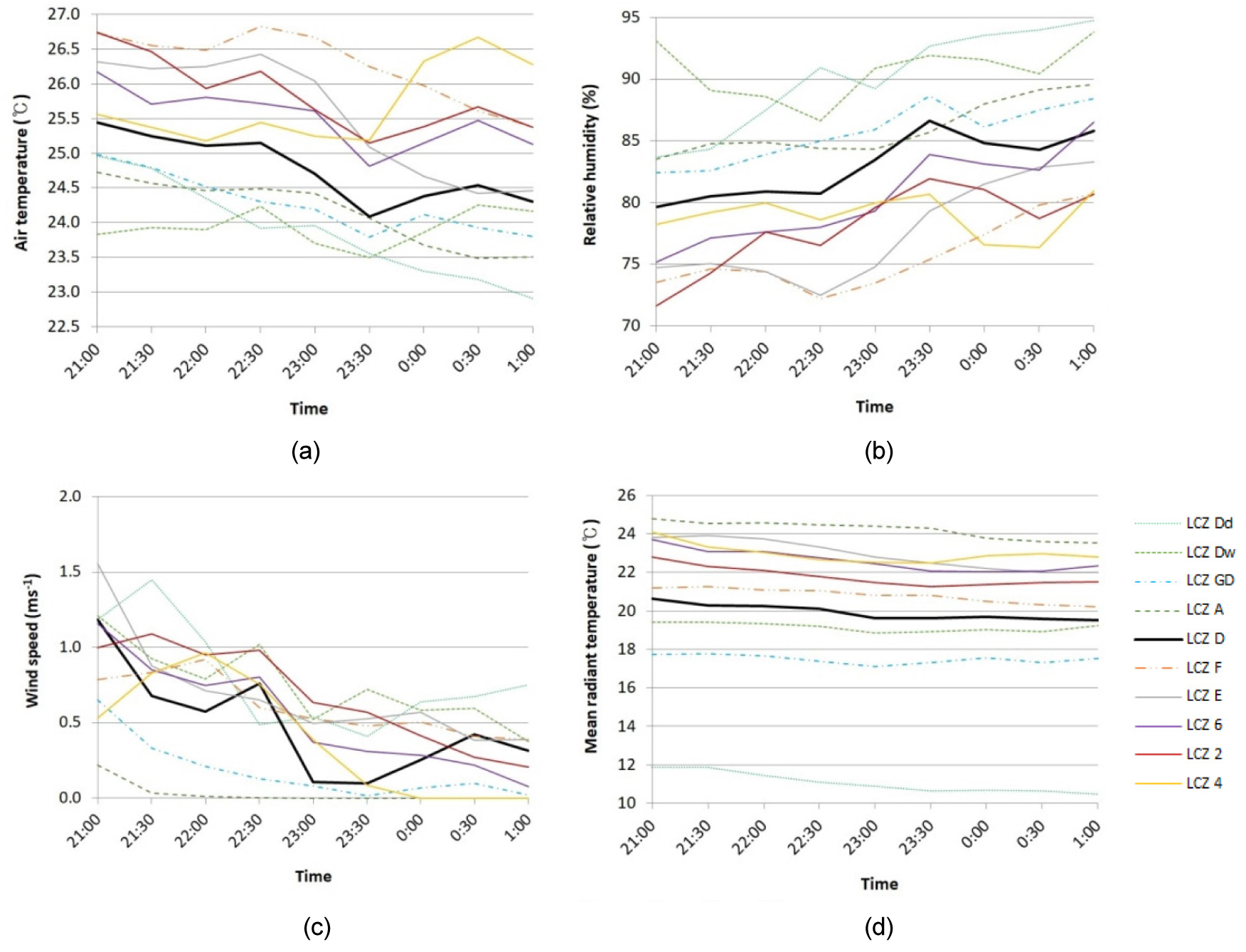

Fig. 2

Microclimatic factors of the locations in July 19 - 20, 2018: (a) Air temperature, (b) Relative humidity, (c) Wind speed, and (d) Mean radiant temperature.

Table 5.

Mean and standard deviation of the locations and their difference with LCZ D results. Ta, RH, u, Tmrt and PET mean air temperature, relative humidity, wind speed, mean radiant temperature and physiological equivalent temperature, respectively

Nighttime Mean±Standard deviation Difference (% of difference) with LCZ D
Location Ta (℃) RH (%) u (ms-1) Tmrt (℃) PET (℃) Ta (℃) RH (%) u (ms-1) Tmrt (℃) PET (℃)
LCZ D
(park)
24.8 ± 0.5b 83.0 ± 2.6cd 0.5 ± 0.4bcd 19.9 ± 0.4d 22.4 ± 0.5d
LCZ Dd
(dry paddy
field)
23.9 ± 0.7a 90.1 ± 4.1f 0.8 ± 0.4d 11.1 ± 0.5a 17.9 ± 0.6a -0.9 (96.4) 7.1 (108.6) 0.3 (163.1) -8.9 (55.6) -4.5 (80.0)
LCZ Dw
(wet paddy
field)
23.9 ± 0.3a 90.7 ± 2.3f 0.7 ± 0.3cd 19.1 ± 0.2c 21.0 ± 0.6b -0.8 (96.6) 7.7 (109.3) 0.3 (153.4) -0.8 (96.1) -1.4 (93.8)
LCZ GD
(pond)
24.3 ± 0.4ab 85.6 ± 2.3de 0.2 ± 0.2ab 17.5 ± 0.2b 21.6 ± 0.3c -0.5 (98.0) 2.6 (103.2) -0.3 (36.5) -2.4 (87.8) -0.8 (96.6)
LCZ A
(forest)
24.2 ± 0.5a 86.0 ± 2.3e 0.0 ± 0.1a 24.2 ± 0.5h 25.5 ± 0.4g -0.6 (97.5) 3.1 (103.7) -0.5 (6.1) 4.3 (121.6) 3.2 (114.2)
LCZ F
(bare land)
26.3 ± 0.5d 75.7 ± 2.9a 0.6 ± 0.2cd 20.8 ± 0.4e 23.4 ± 0.3e 1.5 (106.1) -7.2 (91.3) 0.1 (123.9) 0.9 (104.4) 1.0 (104.4)
LCZ E
(parking lot)
25.5 ± 0.9c 77.6 ± 4.1ab 0.7 ± 0.4cd 22.9 ± 0.8g 23.6 ± 0.6e 0.8 (103.1) -5.4 (93.5) 0.2 (140.2) 3.0 (115.0) 1.2 (105.5)
LCZ 6
(residential
area)
25.5 ± 0.4c 80.4 ± 3.8bc 0.5 ± 0.4bcd 22.6 ± 0.6g 23.6 ± 0.6e 0.7 (103.0) -2.6 (96.9) 0.0 (109.6) 2.7 (113.5) 1.3 (105.6)
LCZ 2
(commercial
area)
25.8 ± 0.5cd 78.0 ± 3.4ab 0.7 ± 0.3cd 21.8 ± 0.5f 23.3 ± 0.6e 1.1 (104.3) -5.0 (94.0) 0.2 (138.9) 1.9 (109.3) 1.0 (104.3)
LCZ 4
(high APT
area)
25.7 ± 0.6c 78.9 ± 1.7b 0.4 ± 0.4bc 23.0 ± 0.5g 24.2 ± 0.7f 0.9 (103.7) -4.0 (95.1) -0.1 (80.7) 3.1 (115.3) 1.8 (108.0)

3.2 인간 열환경지수

PET에서 LCZ Dd는 평균 17.9°C로 ‘약간 서늘함 (slightly cool)’의 열지각 단계 (thermal perception level)로 가장 낮은 결과를 보였으며, 산림 (LCZ A)을 제외한 다른 그린인프라 지역인 물을 댄 논 (LCZ Dw), 공원 (LCZ D), 수경공간 (LCZ GD)에서 평균 21.0 - 22.4°C로 ‘중립 (neutral)’ 단계로 나타났다 (Fig. 3 (a)). 그레이인프라 지역인 칠보초등학교 운동장 (LCZ F), 주차장 (LCZ E), 주택지역 (LCZ 6), 상업지역 (LCZ 2), 고층아파트 (LCZ 4)는 평균 23.3 - 24.2°C로 지점별 결과가 유사하였으며 ‘약간 따뜻함 (slightly warm)’의 열지각 단계를 보여, 그린인프라 지역에 비해서는 평균 1.9°C도 높았다. 이것은 그린인프라 지역이 그레이인프라 지역보다 여름철 야간 (21:00 - 1:00)에 1/3 단계의 인간 열환경 개선효과가 있다는 것을 보여준다.

/media/sites/kseie/2020-007-04/N0190070401/images/kseie_07_04_01_F3.jpg

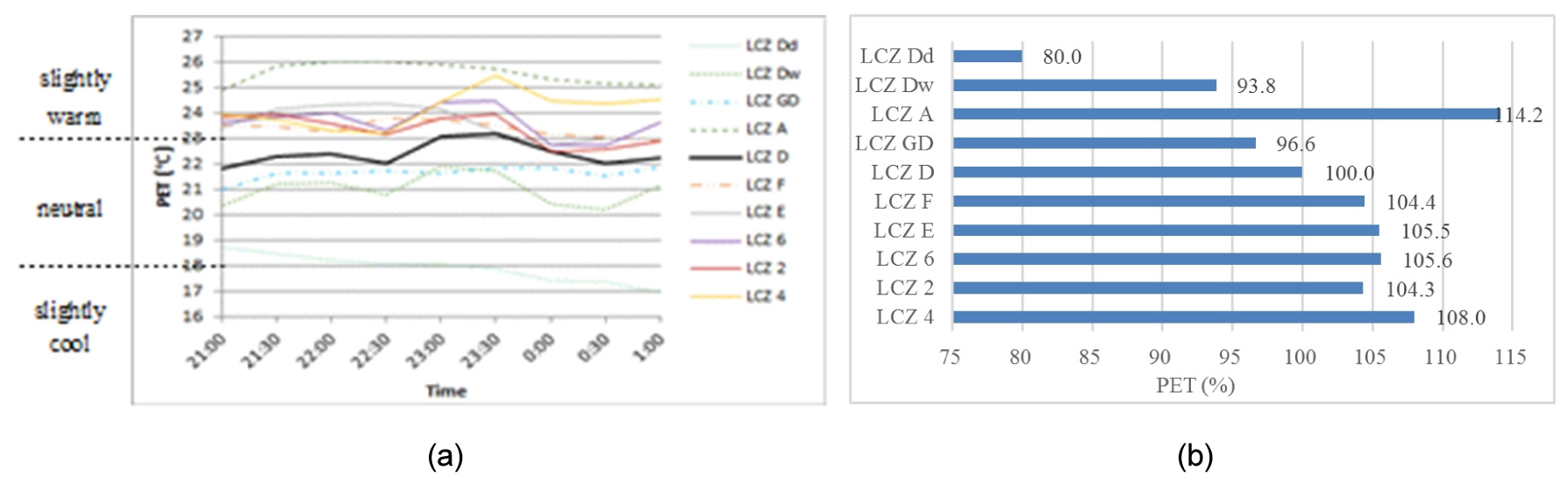

Fig. 3

Human thermal sensation of the locations in July 19 - 20, 2018: (a) Physiological equivalent temperature (°C) and (b) PET difference between LCZ D and the other locations (%).

평균복사온도에서와 동일하게 산림 (LCZ A)이 평균 25.5°C로 가장 높은 PET 결과를 나타냈는데, 그레이인프라 지역보다 평균 1.3 - 2.2°C 높았다. 산림이 밤 시간대 가장 높은 인간 열환경지수를 보이는 것은 낮은 SVF의 영향으로 지구복사에너지가 높아지고 줄어든 풍속의 영향으로 현열 (sensible heat flux density)의 손실이 적어졌기 때문이다. 이와 같은 결과는 Müller et al. (2014)의 연구에서도 확인할 수 있다.

산림을 제외한 그린인프라 지역의 평균 PET는 20.4°C로, 그레이인프라 지역의 평균 PET에 비해 3.2°C 낮았으며 1/2 단계의 인간 열환경지수 저감효과를 보였다.

잔디밭 (LCZ D)을 기준으로 각 지점의 인간 열환경지수 PET 값을 비교한 결과, 물을 대지 않은 논 지점 (LCZ Dd)이 평균 20.0%의 최대 저감 효과를 나타냈으며, 그레이인프라 지역들은 평균 4.4 - 8.0% 더 높았다 (Table 4 and Fig. 3 (b)). 주간에 인간 열환경 개선에 가장 효과적인 역할을 하는 산림 (LCZ A)은 잔디밭 (LCZ D) 대비 평균 3.2% 높아 야간에는 열환경 개선에 효과적이지 않았다.

통계학적으로는 그레이인프라 지역인 상업지역 (LCZ 2), 칠보초등학교 운동장 (LCZ F), 주차장 (LCZ E), 주택지역 (LCZ 6)에서 서로 유의성이 없었으며, 다른 지점들은 서로 유의성이 있는 것으로 나타났다. 이것은 그린인프라 지역에서는 토지이용유형과 LCZ에 따라 다른 열환경이 조성되는 것을 나타내며, 그레이인프라 지역에서는 고층아파트 (LCZ 4)가 다른 지점에 비해 더 높은 열환경을 보이는 것으로 나타났다.

3.3 기존 연구와의 비교

Hungary에서는 여름철 밤 시간대 (일몰 후 2시간 동안), LCZ 2 (compact mid-rise)와 LCZ 3 (compact low-rise)의 PET가 가장 높았으며, LCZ D (low plants)에 비해 평균 3.6°C 높은 결과를 보였다 (Unger et al. 2018). 본 연구에서는 LCZ 2보다는 LCZ 4 (open high-rise)에서 더 높은 PET 결과를 나타냈으며, LCZ 2와 LCZ D의 차이는 평균 0.9°C로 Unger et al. (2018)의 결과에 비해 차이가 적었다. 이는 Unger et al. (2018)의 LCZ D는 도시 안이 아니라 도시 외곽 지역 (rural area)에 위치하였고, 태양복사에너지의 영향이 사라지고 LCZ에 의한 지구복사에너지양이 가장 차이가 크게 나는 일몰 후 2시간으로만 분석하였기 때문이다. Serbia에서는 여름철 밤 시간대 (19:00 - 3:00)에 LCZ 2가 가장 높은 PET 결과를 보였으며, LCZ D와 LCZ A (dense trees)와 비교하여 각각 6.4°C, 6.9°C 높은 결과를 나타냈다 (Milošević et al. 2016). 본 연구에서는 LCZ 2가 LCZ D에 비해서 0.9°C 높았으나 LCZ A보다는 2.2°C 낮아, LCZ D가 상대적으로 열저감 효과가 적었고 LCZ A에서는 정반대의 현상을 나타냈다. 이는 Milošević et al. (2016) 연구의 LCZ D와 LCZ A 지점은 도시 외곽 지역에 위치해 있어 도시 안에 위치한 본 연구 결과보다는 더 큰 차이를 보인 것으로 판단된다. 위의 두 연구 모두 고층건물이 있는 LCZ 1 (compact high-rise)과 LCZ 4 (open high-rise)는 없었으며, 본 연구에 비해서는 밤 시간대의 PET값이 낮았다.

Hungary의 2001 - 2010년 연평균 PET를 조사한 결과, 가장 높게 나온 LCZ 2와 가장 낮게 나온 LCZ 6A (open low-rise with dense trees)의 차이는 평균 3°C 였다 (Kovács and Németh 2012). Kwok et al. (2019)의 France에서의 연구는 여름철 6 - 9월 새벽 (3:00 - 6:00)에 LCZ 1, 2, 3이 LCZ A, D보다 각각 기온에서 2.58°C, 2.82°C 높았으며, 평균복사온도에서 9.1°C, 9.81°C 높았다. 또한 모든 LCZ의 기온과 평균복사온도는 도시 중심부에서 거리가 멀어질수록 낮아지는 경향을 보였다. 본 연구에서 LCZ 2와 LCZ A, D의 기온 차는 각각 1.6°C, 1.0°C로 Kwok et al. (2019)의 연구결과와 비교해 차이가 적었다. 평균복사온도에서는 LCZ 2가 LCZ D에 비해서 1.9°C 높았으나 LCZ A에 비해서 반대로 2.4°C 낮은 값을 보였다. Kwok et al. (2019)의 연구는 컴퓨터 시뮬레이션 결과이므로, 실제 측정된 자료와는 차이가 존재하지만, 본 연구에 비해서는 더 큰 차이를 보이는 것으로 나타났다.

기존 연구의 LCZ A와 D의 지점은 도시열섬연구를 위해 도시 외곽에 위치한 지점을 선정함으로서, 도시지역 내 열환경이 높았던 LCZ 2나 LCZ 4와의 차이가 더 크게 난 것으로 생각되며, 산림지역인 LCZ A에 대한 본 연구의 결과는 기존의 연구결과와 반대의 결과를 보이므로, 도시 안에 위치한 LCZ A에 대한 앞으로의 비교연구결과를 지켜보아야 할 것이다.

4. 결 론

도시의 여름철 야간 열환경을 알아보기 위해, 토지피복 대분류에 따라 10개의 도시기후지역 (local climate zone, LCZ) 에서 미기후 자료를 측정하여 인간 열환경지수를 분석하여 보았다. 미기후 실측은 상업지역 (LCZ 2), 고층아파트 (LCZ 4), 주택지역 (LCZ 6), 주차장 (LCZ E) 등 4개의 시가화건조지역, 물을 대지 않은 논 (LCZ Dd), 물을 댄 논 (LCZ Dw) 등 2개의 농업지역, 산림 (LCZ A), 공원 잔디밭 (LCZ D), 나지 (LCZ F), 수경공간 (LCZ GD)으로 총 10개 지점에서 이루어졌다. 미기후 요소 비교 분석 결과, 그린인프라 지역 (LCZ D, LCZ Dd, LCZ Dw, LCZ GD, LCZ A)이 그레이인프라 지역 (LCZ 2, LCZ 4, LCZ 6, LCZ E, LCZ F)보다 기온은 평균 1.6°C 최대 2.4°C 낮았으며, 상대습도는 반대로 그린인프라 지역이 평균 9.0% 최대 15.0% 높았다. 통계학적으로는 그레이인프라 지역인 4개의 시가화 건조지역 (LCZ 2, LCZ 4, LCZ 6, LCZ E)의 기온과 상대습도는 유의성이 없는 것으로 나타나 유사한 결과를 보이는 것으로 나타났다. 풍속에서는 그린인프라 지역과 그레이인프라 지역에서 차이가 거의 없었으며, 수목의 영향으로 가장 낮은 풍속을 보인 산림 (LCZ A)을 제외하고는 모든 지점에서 유의성이 없는 것으로 나타나, 건물이나 수목의 높이에 의해 결정되는 표면거칠기 뿐만 아니라 지역풍의 풍향과 가로 (도로)의 방향이 풍속을 결정하는 주 요인인 것으로 보인다. 평균복사온도에서는 수목의 영향으로 산림 (LCZ A)이 가장 높은 값을 보였으며, 산림을 제외하면 그린인프라 지역이 그레이인프라 지역에 비해 평균 5.5°C의 저감 효과를 보였다. 평균복사온도를 결정하는 주 요인은 하늘시계지수 (sky view factor)이었으며, 유사한 하늘시계지수인 경우에는 포장재료의 영향을 많이 받는 것으로 나타났다. 시가화건조지역인 주택지역 (LCZ 6), 주차장 (LCZ E), 고층아파트 (LCZ 4)는 유의성이 없는 것으로 나타나 야간에 유사한 복사열 환경을 가지는 것으로 나타났다.

인간 열환경지수인 PET 분석에서 그린인프라 지역은 거의 덥지도 춥지도 않는 ‘중립 (neutral)’의 열지각 단계를 나타내었으며, 그레이인프라 지역은 한 단계 높은 ‘약간 따뜻함 (slightly warm)’의 단계를 나타냈다. 가장 높은 PET 결과를 나타낸 산림 (LCZ A)을 제외하면, 그린인프라 지역이 그레이인프라 지역에 비해 3.2°C 저감 효과를 보여 야간에도 1/2 단계의 인간 열환경 개선 효과가 있는 것으로 나타났다.

Kong et al. (2018)의 연구에서 나타난 여름철 주간 (12:00 - 16:00)에 그린인프라 지역의 그레이인프라 지역 대비 1 - 2 단계의 열환경 개선 효과에 비해 야간 (21:00 - 1:00)의 열환경 개선 효과는 약하다고 할 수 있다. 그러나 혹서기에는 열환경 개선 효과가 더 클 것으로 예상되며, 중장기적 모니터링과 자료 수집이 이루어진다면 향후 도시계획과 환경보전계획 수립 시 도시에 필요한 열환경 개선 계획에 도움이 될 것이다. 또한, 그 동안 단일 기후요소인 기온에 의존했던 열환경 분석이 아닌 인간 에너지 균형 모델 (human energy balance model)에 필요한 기온, 습도, 풍속, 태양 및 지구복사에너지를 포함한 인간 열환경지수를 이용한다면, 도시 열환경에 대한 좀더 정밀한 자료축적이 가능할 뿐만 아니라 정책 수요자들이 체감할 수 있는 관련 정책수립에 도움이 될 것으로 판단된다.

Acknowledgements

본 연구는 국립환경과학원 조사연구사업 ‘국토환경연동제 지원을 위한 그린인프라 적용 연구 (I) (NIER-2018-01-01-049)와 2020학년도 제주대학교 교원성과지원사업에 의하여 연구되었습니다.

미기후 조사를 도와주신 박성애, 박성민, 이수용, 현철지, 이경지, 문성준, 조상만, 임유정, 임현우, 이범수, 신지환님께 감사드립니다.
